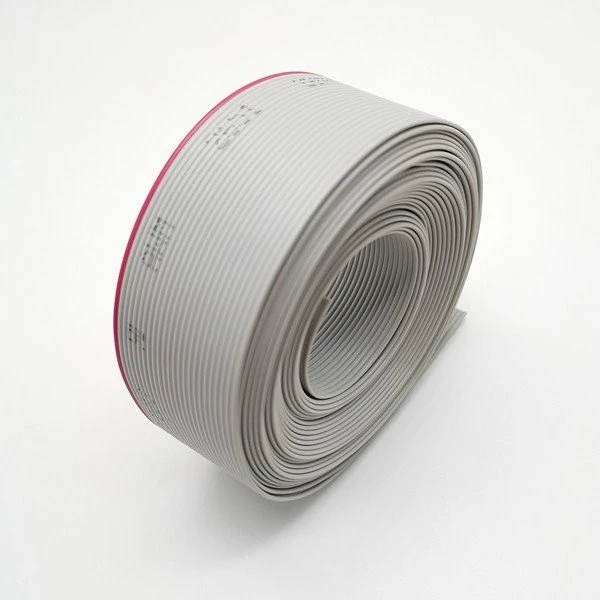

Opis szarego kabla płaskiego:
9-stykowy elastyczny płaski kabel taśmowy 26AWG 1,27 mm, UL 265 FLAT RIBBON WIRE Szary z czerwoną linią
Główne parametry technicznewstążkaszary płaski kabel
Temperatura znamionowa: 105 ℃
Napięcie znamionowe: 300 V
Zmniejszający palność: test płomienia pionowego VW-1
Przewód do płaskiego kabla taśmowego
Materiał: miedź cynowana
Rozmiar AWG: 28 AWG, miernik 26 AWG,
Liczba pasm& średnica dla każdego drutu: 7/0,16 mm
Izolacja płaskiej wstążkiSzary płaski kabel:
Materiał izolacji: Polichlorek winylu (PVC) Szary materiał środowiskowy ROHS
Średnia grubość izolacji: 9 mil
Minimalna grubość izolacji: 7 mil
Zaleta wstążkiSzary płaski kabel
Szary płaski kabel o niewielkich rozmiarach i niewielkiej wadze jest jedynym rozwiązaniem spełniającym wymagania miniaturyzacji i mobilności;
Można go przesuwać, zginać i skręcać bez uszkadzania przewodów i może spełniać różne kształty i specjalne rozmiary opakowań;
Szary płaski kabel taśmowy ma doskonałe właściwości elektryczne, właściwości dielektryczne i odporność na ciepło;
Szary płaski kabel ma wyższą niezawodność i jakość montażu
Zastosowanie szarego kabla płaskiego:
Szary płaski kabel jest bardzo lekki i ma małą objętość, może zastąpić uprząż. Jest najbardziej odpowiedni do komputerów, płytek drukowanych, kabli do transmisji danych między ruchomymi częściami a płytami głównymi, między płytą a płytą i zminiaturyzowanym sprzętem elektrycznym. Obecnie płaski kabel taśmowy jest szeroko stosowany w połączeniu głowic drukujących różnych drukarek z płytą główną.
Właściwości fizyczne płaskiego drutu taśmowego:
Po siedmiu dniach piekarnik powietrzny w temperaturze 136 ℃
Średnia wytrzymałość na rozciąganie: 1500 funtów/cal2
Procent oryginału: co najmniej 70%
Średnie wydłużenie:200%
Procent oryginału: co najmniej 65%
Charakterystyka elektryczna elastycznego płaskiego kabla sygnałowego
Test iskry: 2500 woltów
Test wytrzymałości dielektrycznej: minimum 2000 woltów
Rezystancja przewodu: maksymalna 148 Ω/KM
Rezystancja izolacji: Maksimum 100MΩ/KM
Pojemność: 40pF/M
Indukcyjność: 1,45 µH/M
Czas opóźnienia propagacji: 4,2ns/m
Rysunek konstrukcyjny dla 9-pinowego kabla taśmowego
Opis szarego kabla płaskiego:
9-stykowy elastyczny płaski kabel taśmowy 26AWG 1,27 mm, UL 265 FLAT RIBBON WIRE Szary z czerwoną linią
Główne parametry techniczne szarego płaskiego kabla taśmowego
Temperatura znamionowa: 105 ℃
Napięcie znamionowe: 300 V
Zmniejszający palność: test płomienia pionowego VW-1
Przewód do płaskiego kabla taśmowego
Materiał: miedź cynowana
Rozmiar AWG: 28 AWG, miernik 26 AWG,
Liczba pasm& średnica dla każdego drutu: 7/0,16 mm
Izolacja płaskiego kabla taśmowego:
Materiał izolacji: Polichlorek winylu (PVC) Szary materiał środowiskowy ROHS
Średnia grubość izolacji: 9 mil
Minimalna grubość izolacji: 7 mil
Zaleta płaskiego kabla taśmowego
Szary płaski kabel o niewielkich rozmiarach i niewielkiej wadze jest jedynym rozwiązaniem spełniającym wymagania miniaturyzacji i mobilności;
Można go przesuwać, zginać i skręcać bez uszkadzania przewodów i może spełniać różne kształty i specjalne rozmiary opakowań;
Szary płaski kabel taśmowy ma doskonałe właściwości elektryczne, właściwości dielektryczne i odporność na ciepło;
Szary płaski kabel ma wyższą niezawodność i jakość montażu
Zastosowanie szarego kabla płaskiego:
Szary płaski kabel jest bardzo lekki i ma małą objętość, może zastąpić uprząż. Jest najbardziej odpowiedni do komputerów, płytek drukowanych, kabli do transmisji danych między ruchomymi częściami a płytami głównymi, między płytą a płytą i zminiaturyzowanym sprzętem elektrycznym. Obecnie płaski kabel taśmowy jest szeroko stosowany w połączeniu głowic drukujących różnych drukarek z płytą główną.
Kolor kabla płaskiego szary:
Szary kolor z czerwoną krawędzią z jedną linią, jak UL2651
Charakterystyka elektryczna
Test iskry: 2500 woltów
Test wytrzymałości dielektrycznej: minimum 2000 woltów
Rezystancja przewodu: maksymalna 148 Ω/KM
Rezystancja izolacji: Maksimum 100MΩ/KM
Pojemność: 40pF/M
Indukcyjność: 1,45 µH/M
Czas opóźnienia propagacji: 4,2ns/m
Rysunek konstrukcyjny dla 9-pinowego kabla taśmowego
Dane techniczne dla płaskiego drutu taśmowego 9-pinowego 9-przewodowego o grubości 26awg
Kodowane | Numer | Rozmiar przewodnika | Grubość | A（Szerokość） | Dopuszczalne | |
Nie | z rdzeni | (AWG) | Kompozycja | B(mm±0,05) | Błąd (mm) | |
TA-09 | 9 | 26 | 7/0,16 ± 0,008 mm | 0.99 | 11,43 mm | ±0.15 |
UL 2651 Specyfikacja techniczna dla 8 żył, 9 żył, ...... 30 żył, 40 żył, 50 żył, 60 żył do 64 żył z 28AWG Szarym płaskim kablem taśmowym
Styl ul | Maksymalna temperatura użytkowania | Maksymalne napięcie robocze | Liczba przewodów | Rozmiar przewodnika | Gotowa średnica zewnętrzna | ||
Rozmiar | Numer drutu miedzianego/średnica drutu | Grubość mm ± 0,05 | Szerokość mm ± 0,2 | ||||
AWG | Liczba/mm±0,05 | ||||||
2651 | 105℃ | 300V | 8 | 28 | 7/0.127 | 0.90 | 10.16 |
9 | 28 | 7/0.127 | 0.90 | 11.43 | |||
10 | 28 | 7/0.127 | 0.90 | 12.70 | |||
12 | 28 | 7/0.127 | 0.90 | 15.24 | |||
14 | 28 | 7/0.127 | 0.90 | 17.78 | |||
16 | 28 | 7/0.127 | 0.90 | 20.32 | |||
20 | 28 | 7/0.127 | 0.90 | 25.40 | |||
26 | 28 | 7/0.127 | 0.90 | 33.02 | |||
30 | 28 | 7/0.127 | 0.90 | 38.10 | |||
34 | 28 | 7/0.127 | 0.90 | 43.18 | |||
40 | 28 | 7/0.127 | 0.90 | 50.80 | |||
50 | 28 | 7/0.127 | 0.90 | 63.50 | |||
60 | 28 | 7/0.127 | 0.90 | 76.20 | |||
64 | 28 | 7/0.127 | 0.90 | 81.28 | |||
