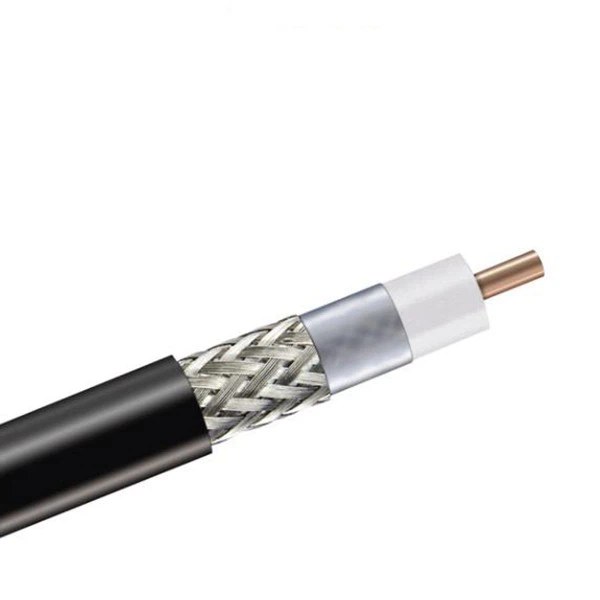

Struktura kabla koncentrycznego RG9:
Przewód wewnętrzny: goła miedź / aluminium platerowane miedzią / stal platerowana miedzią
Dielektryk: pianka PE
Tarcza: Al Foil+ Al Braiding+ Al Foil
Kurtka: PE/PVC
Zastosowanie kabla koncentrycznego RG9:
Kable koncentryczne są szeroko stosowane w transmisji częstotliwości radiowej lub audio i wideo i nadają się do różnych zastosowań, takich jak telewizja kablowa, połączenia międzymiastowe itp.
Funkcja:
1. Stopień pienienia wynosi aż 80%, nie zawiera żadnych pozostałości cząsteczek polarnych, a charakterystyka transmisji jest doskonała.
2. Mikropory w warstwie średniej są równomiernie uszczelnione, nieprzepuszczalne dla wody i powietrza, stabilna wydajność i długa żywotność.
3. Wysokiej jakości folia aluminiowa zapewnia wydajność ekranowania i żywotność kabla. Niezależnie od tego, czy warstwa pleciona jest drutem aluminiowo-magnezowo-złotym, czy też drutem miedzianym ocynowanym, znajduje się ona blisko folii aluminiowej i nie zostanie osadzona w osłonie.
4. Zewnętrzny przewodnik wykorzystuje technologię spawania łukiem argonowym, a niezawodna technologia szybkiego spawania zapewnia wydajność produktu, zwłaszcza właściwości elektryczne i wytrzymałość mechaniczną.
5. Warstwa antykorozyjna przyjmuje specjalny zmodyfikowany asfalt jako materiał głównej formuły i jest równomiernie pokryta między zewnętrznym przewodem kabla a osłoną, która ma funkcje antykorozyjne, odporne na wilgoć i samo -gojenie warstwy ochronnej kabla.
Specyfikacja kabla koncentrycznego RG9:
Tarcza standardowa | Potrójna tarcza | Poczwórna tarcza | ||
Konduktor | Materiał | BC/CCS | BC/CCS | BC/CCS |
Średnica nominalna | 18AWG | 18AWG | 18AWG | |
Dielektryk | Materiał | pianka PE | pianka PE | pianka PE |
Średnica nominalna | 4,57mm | 4,57mm | 4,57mm | |
Tarcza | Materiał | Folia Al+ Al Braiding | Al Foil+ Al Braiding+ Al Foil | (Al Foil+ Al Braiding)*2 |
Zasięg | 40%-95% | 40%-95% | 40%-60% | |
Kurtka | Materiał | PCV/PE | PCV/PE | PCV/PE |
Grubość nominalna | 0,80 mm | 0,80 mm | 0.86mm | |
Średnica nominalna | 6.91mm | 7.06mm | 7.62mm | |
Parametry elektryczne:
Impedancja nominalna (om) | 75±3 | ||
Nominalna prędkość propagacji (%) | 85 | ||
Pojemność nominalna (pf/m) | 50 | ||
Test iskier (VAC) | 3000 | ||
SRL(dB) | 20 | 20 | |
Osłabienie [68oF(20oC)] | Częstotliwość (MHz) | Minimalna (dB/100 stóp) | Minimalna (dB/100 stóp) |
5 | 0.58 | 1.9 | |
55 | 1.6 | 5.25 | |
187 | 2.85 | 9.35 | |
300 | 3.55 | 11.64 | |
450 | 4.4 | 14.43 | |
600 | 5.1 | 16.73 | |
750 | 5.65 | 18.54 | |
865 | 6.1 | 20.01 | |
1000 | 6.55 | 21.49 | |
