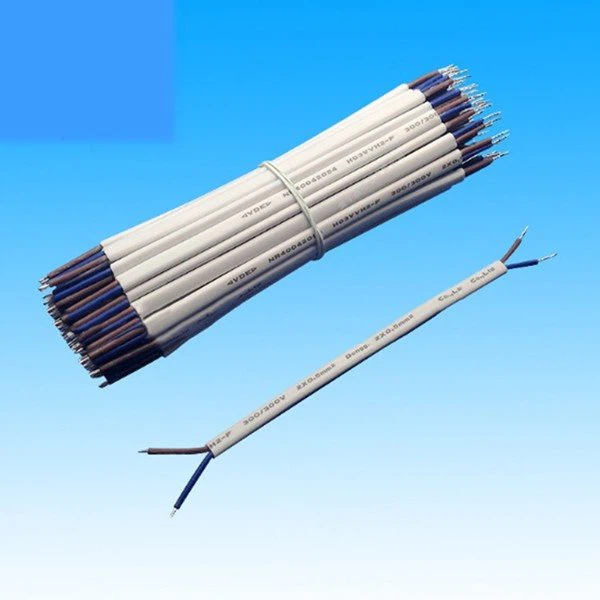

Struktura płaskiego kabla podwójnego:
Napięcie znamionowe: 300/500V
Dyrygent: goła miedź, drut miedziany o wysokiej przewodności
Typ przewodnika: lita miedź dla specyfikacji obszaru przekroju mniejszej lub równej 2,5 mm, 7 drutów skręcających dla większych niż 4 mm
Izolacja: mieszanka PVC, ROHS PVC (przyjazna dla środowiska)
Płaszcz: PVC złożony, PVC ROHS, PVC ognioodporny
Norma referencyjna: BS 6004 Nr referencyjny 6192Y
Kolor płaskiego podwójnego kabla:
Kolor izolacji: czerwony i czarny, czerwony i zielony
Kolor osłony: biały lub szary, można dostosować inne inne kolory.
Specyfikacja techniczna i lista danych dla płaskiego podwójnego kabla PVC
Rozmiar przewodnika | Nominalna grubość izolacji mm | Nominalna grubość osłony mm | Całkowita średnica | Około. waga netto kg/km | ||
Przekrój nominalny Mm² | Liczba i średnica drutów Ilość/mm | Dolny limit mm | Górna granica mm | |||
1.0 | 1/1.13 | 0.6 | 0.9 | 4.0*6.2 | 4.7*7.4 | 55 |
1.5 | 1/1.38 | 0.7 | 0.9 | 4.4*7.0 | 5.4*8.4 | 70 |
2.5 | 1/1.78 | 0.8 | 1.0 | 5.2*8.4 | 8.2*9.8 | 105 |
4 | 7/0.85 | 0.8 | 1.0 | 5.6*9.6 | 7.2*11.5 | 150 |
6 | 7/1.04 | 0.8 | 1.1 | 6.4*10.5 | 8.0*13.0 | 205 |
10 | 7/1.35 | 1.0 | 1.2 | 7.8*13.0 | 9.6*16.0 | 325 |
16 | 7/1.70 | 1.0 | 1.3 | 9.0*15.5 | 11.0*18.5 | 465 |
